直螺紋套筒尺寸參數表
- 因為是國標，所以都安全！

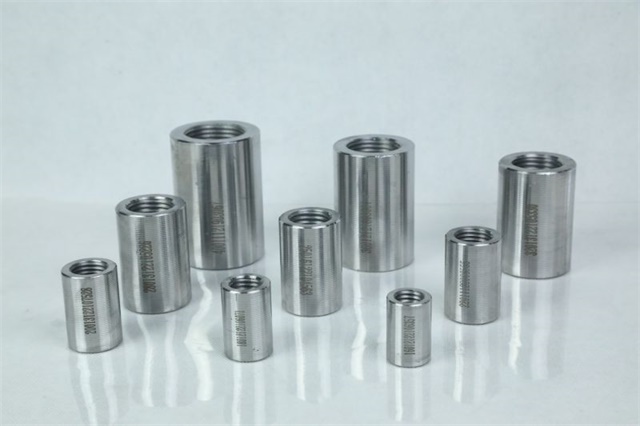

直螺紋套筒是一種用于鋼筋機械連接的精密部件，通過螺紋嚙合實現高強度連接。其核心特點是采用冷鐓成型工藝與滾壓螺紋技術，確保連接強度不低于鋼筋母材。這類套筒廣泛應用于建筑、橋梁、隧道等鋼筋混凝土結構，能有效替代傳統焊接和綁扎連接方式。
抗疲勞性能優越：螺紋嚙合長度經過精密計算，可承受反復荷載
施工效率高：單根鋼筋連接僅需1-2分鐘，比焊接工效提升300%
全天候施工：不受雨雪天氣及低溫環境影響
環保節能：無明火作業，不產生焊渣和有害氣體
質量可控：通過扭矩扳手可檢查連接質量
直螺紋套筒主要應用于：鋼筋混凝土結構的縱向鋼筋連接；預制構件拼裝連接；鋼結構與混凝土組合結構；既有建筑加固改造等場景。特別適用于要求抗震等級一、二級的重要建筑結構。
| 鋼筋規格(mm) | 套筒外徑(mm) | 套筒長度(mm) | 螺紋精度 | 理論重量(g) | 最小扭矩(N·m) |
|---|---|---|---|---|---|
| Φ12 | 22±0.5 | 40±1 | 6H/6g | 85 | 120 |
| Φ16 | 28±0.5 | 53±1 | 6H/6g | 165 | 210 |
| Φ20 | 35±0.5 | 63±1 | 6H/6g | 285 | 320 |
| Φ25 | 42±0.5 | 75±1 | 6H/6g | 450 | 490 |
| Φ32 | 52±0.5 | 90±1 | 6H/6g | 780 | 800 |
應根據鋼筋牌號（HRB335/HRB400/HRB500）選擇對應強度等級的套筒
異徑連接時應選用專用變徑套筒，變徑范圍不得超過兩個規格等級
在腐蝕環境中應選用熱鍍鋅或環氧涂層等防腐處理套筒
套筒材料應選用45#鋼或更優材質，硬度范圍HRC18-24
安裝前需檢查螺紋保護帽是否完好，確保螺紋無銹蝕、油污。使用專用扭矩扳手施工，擰緊力矩應符合規范要求。安裝完成后外露有效螺紋不得超過2個螺距，并做好現場防護措施。重要結構部位建議進行接頭抽樣檢測，拉伸強度應不小于鋼筋抗拉強度標準值。
